Jednoduchá regulácia výkonu podľa skutočnej potreby chladu. Výkony v rozsahu od 8 do 750 kW.
Veľmi časté je použitie jednotiek združeného chladenia v supermarketoch, obchodných reťazcoch, logistických centrách, predajniach mäsa a mäsokombinátoch. Výhodou týchto chladiacich agregátov je premenný chladiaci výkon a tým úsporná prevádzka. Dobre sa hodí aj pre klimatizačné VZT systémy s priamym odparom chladiva.
Prevedenie výrobku

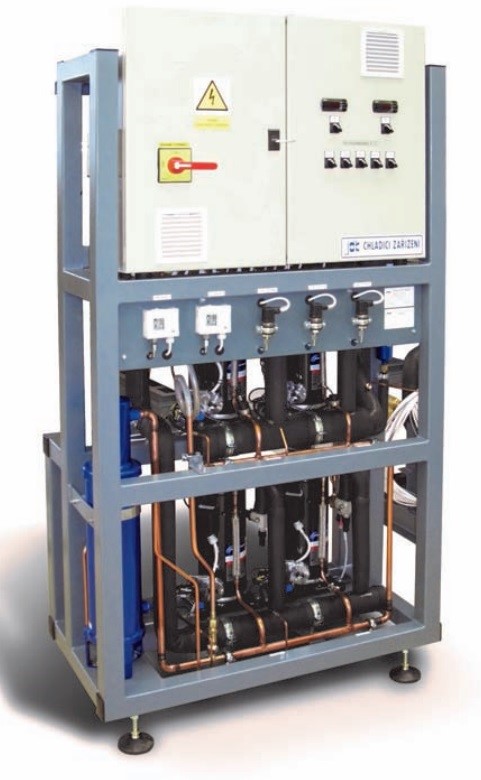

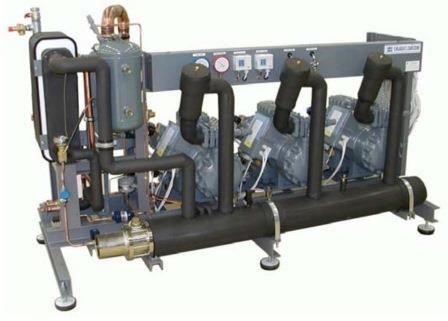

Združené jednotky rady “R” sú vyrábané pre vonkajšie použitie a rad “I”, “S”, a “M” pre aplikácie do strojovne = “Indoor” prevedenie. Na spoločnom oceľovom ráme sú paralelne prepojené 2 až 14 kompresorov typu Scroll alebo piestových polohermetických kompresorov.
Chladiaci agregát má zabudované olejové hospodárstvo, tj. odlučovač oleja, filtráciu oleja a riadené vrátenie oleja do kompresorov. Jednotky sú dodávané spolu s napájacím a riadiacim el. rozvádzačom. Optimalizáciu chodu zabezpečuje zabudovaný riadiaci systém.
Tipy pre Vás:
- Bezplatne získajte odpadové kondenzačné teplo pre ohrev úžitkovej vody. JDK ponúka vhodné príslušenstvo pre združené jednotky.
- Ekonomizér zaisťuje úsporu el. energie a zvýšenie chladiaceho výkonu mraziarne podchladením kvapalného chladiva mraziarenskej jednotky pri využití časti výkonu chladiarenskej jednotky. To je možné využiť iba pri súčasnej aplikácii chladiarenskej a mraziarenskej jednotky.
- Úsporu až 30% spotreby elektrickej energie v porovnaní so štandardnou jednotkou možno dosiahnuť s kompresormi typu Scroll ZF-EVI pri aplikácii pre mraziarenskú prevádzku.
Rozsah dodávky
Štandardné vybavenie združenej kompresorovej jednotky obsahuje oceľový rám, kompresory, olejové hospodárstvo, sacie filtre, uzatváracie oddeľovacie ventily sania a výtlaku, vysokotlakovú a nízkotlakovú ochranu, potrubné prepojenie.
Typový rad R obsahuje tiež vzduchom chladený kondenzátor, zberač chladiva a príslušné krytovanie jednotky. Jednotky rady R a I majú zabudovaný el. rozvádzač, jednotky radu S sú dodávané s oddeleným el. rozvádzačom. Jednotka je po skúške tesnosti naplnená pretlakom inertného plynu.
Voliteľné príslušenstvo:
- Vyhrievanie oleja kompresorov
- Typ riadiaceho systému (Elliwell, Danfoss, ...)
- Regulácia výkonu piestových kompresorov odstavením valcov
- Odľahčený štart kompresorov (len pre piestové)
- Ekonomizér (zvýšenie výkonu podchladením chladiva)
- Zberač chladiva s poisťovacími ventilmi a hladinovou sondou
- Rekuperácia tepla (využitie odpadového tepla pre výrobu TÚV)
- Vzdialené monitorovanie
- Vzduchom alebo vodou chladený kondenzátor (pre rad I, S)
- Regulácia otáčok ventilátora kondenzátora
- Záložný systém riadenia (Back-Up)
- Špeciálne riešenia podľa požiadaviek zákazníka
Inštalácia a prevádzka
Pri inštalácii chladiacich rozvodov združenej jednotky je nutné vždy dodržať schválený projekt vypracovaný príslušne kvalifikovanou osobou. Nezabúdajte na kvalitnú izoláciu sacieho potrubia – zlepší sa ekonomika prevádzky a životnosť zariadenia. Pred uvedením do prevádzky musí byť vykonaná a zdokumentovaná skúška prevádzky chladiaceho zariadenia podľa ČSN EN 378-2.
Odbornú inštaláciu a servis Vám radi zaistíme.
Výber jednotky
Združené kompresorové jednotky sú vyrábané v troch základných radách:
- IME, ILE, IBE – jednotky do strojovne s integrovaným el. rozvádzačom
- SME, SLE, SBE – jednotky do strojovne s oddeleným el. rozvádzačom

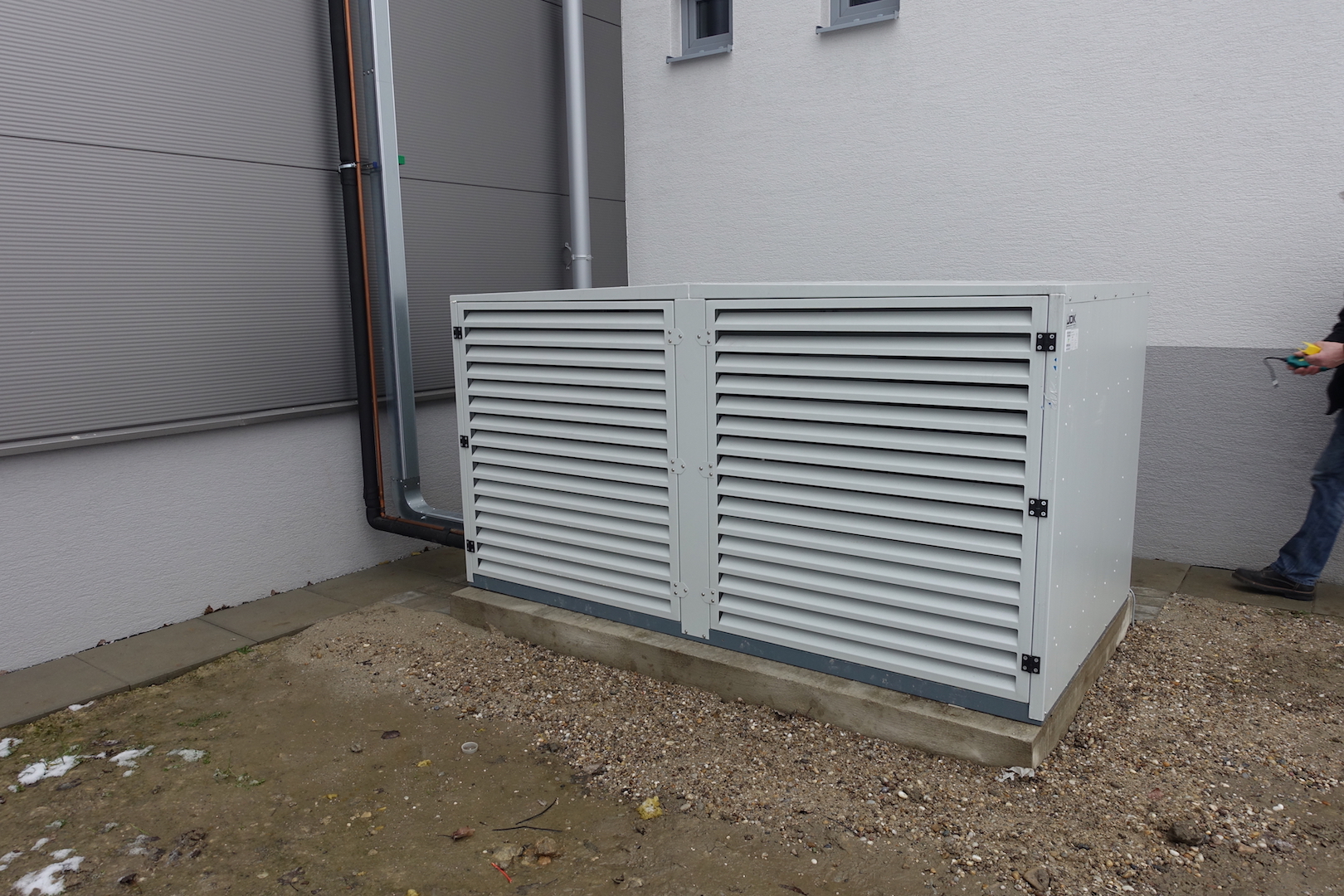

- RME, RLE, RBE – vonkajšej jednotky s integrovaným el. rozvádzačom, kondenzátorom a zberačom
Označenia: M – chladiace verzia, L – mraziaci verzia, B – "booster" – chladiace a mraziace verzie na jednom ráme Pre bližšie informácie nás prosím kontaktujte.
